Una solución a la mala regulación de la calefacción truma C6002

En concreto esto lo he realizado sobre una C6002, pero es igual para todas las que lleven el mando como el que veréis en las fotos, o parecido, lo que importa es que el potenciómetro con el que seleccionamos “la temperatura” sea de 4K7 ( o 5K ) .

Porque se busca una solución:

El problema es que es muy difícil conseguir una temperatura confortable, si la conseguimos y tocamos la rueda de selección, por poco que sea, o bien nos achicharramos o bien nos helamos, es muy difícil volver a conseguir de nuevo ese punto de confort.

Un poco de historia de soluciones :

Ante esto en los foros se han planteado varias soluciones, la primera que apareció fue esta www.acpasion.net/foro/showthread.php?37417-Mi-solucion-a-la-mala-regulacion-de-la-calefaccion , consiste en sustituir la sonda de temperatura de truma por un termostato, y el regulador de truma hay que ponerlo al mínimo. De esta manera conseguimos la temperatura que deseamos, el inconveniente es que funciona todo nada, es decir, una vez que el termostato conecta la calefacción esta se pone al máximo, lo que implica mucho ruido de aire, hasta el punto de que a muchos nos llega a despertar, y cuando el termostato desconecta la calefacción esta se para .Esta solucion la monte en mi autocaravana.

A raíz de un viaje por Cazorla decidí que ya estaba bien y que tenia que probar a solucionar el tema del todo/nada, en principio pensé quitar la solucion que ya habia montado y sustituir el potenciómetro que lleva el mando por uno multivuelta ( esta es la solución que al final he realizado ), pero a la vuelta mirando el foro me encuentro un hilo de un forero quejándose del ruido http://www.acpasion.net/foro/showthread.php?118372-Trauma-C4002-problemas-con-la-calefacción/page8 , y dan una posible solución, me gusta en que se basa la solución y decido montarlo usando un arduino, en casa y con el prototipo todo funciona perfectamente, excepto que hay dos cosas que no me convencen y tendría que retocar, una es que la combinación sensor de temperatura elegido y la pantalla oled hacen que el sistema sea muy lento, este problema se “soluciona” haciendo un reset del arduino cada vez que ponemos el sistema en marcha, pero quería solucionarlo de otra forma ( aunque sea muy lento actúa correctamente, el problema esta en que la pantalla va cambiando poco a poco y queda poco estético ), y el otro inconveniente es que en principio elegí un bloque de relés, que resultaron muy escandalosos, por lo que quería sustituirlo por transistores en modo todo-nada, el caso es que se fue retrasando el proyecto y se venia encima la siguiente salida, por lo que decidí probar la primera opción en esa salida, ya que tenia el material necesario para hacer una prueba y era muy rápido de montar. El resultado fue muy satisfactorio por lo que decidí hacerlo definitivo.

La posible solución aparecía mas desarrollada en este hilo http://www.acpasion.net/foro/showthread.php?119101-Sustituir-sonda-truma-C4002-por-termostato-digital de ACPasion, y de hay se derivo en otras dos  formas de solucionar el problemas, una  se basa en simular unos valores determinados del sensor de truma para conseguir las distintas velocidades del ventilador según la temperatura, es decir, sustituir el sensor por tres “sensores a valor fijo”, Osiris monto una de las soluciones utilizando dos o tres termostatos . Utilizando el mismo principio es como yo lo solucionaba con un  arduino. La otra forma de solucionarlo consiste en sustituir el sensor por una resistencia de valor fijo y sustituir el mando completo por otro diseñado basándose en PIC, este lo desarrollo Dedalo, así a groso modo lo que hace es  que sustituye el sensor por un valor fijo y mediante un PIC “sustituir” el potenciómetro que envía determinados valores de tensión en función de la temperatura seleccionada / temperatura real, la versión de Dedalo es la mas completa de todas las que han aparecido, además le ha añadido muchas funciones/opciones , sustituye todo el mando por su PIC, de forma que controla además de la regulación de la temperatura el encendido del boiler y la calefacción con las mismas posibilidades que el mando original, también a añadido un temporizador de encendido, y un mando a distancia con un sensor de temperatura, de forma que la calefacción funciona según la temperatura que hay donde este el mando, además de poder controlar la calefacción –boiler desde el mando, el “inconveniente” es que no esta al alcance de cualquiera el montar la electrónica y programar el pic, por eso Dedalo lo monta por un precio y solo queda sustituir el original por el de Dedalo , solo es cambiar el cable de uno a otro. Yo no necesito ninguna de esas funciones, y yo solo pretendía que la calefacción funcionara correctamente y sin ruido.

Mi solución y razonamiento del porque :

Esta claro que el problema viene del potenciómetro que trae el mando original, es de 4K7 y tiene un recorrido de 270º, esta numerado del 1 al 9, lo que da 18,5 ohmios por cada grado de giro o lo que es lo mismo 625 ohmios entre numero y numero , si ponemos un multivuelta del mismo valor tenemos un recorrido de 3600º ( 10 vueltas completas de 360º) , y podemos ajustar a 1,3 ohmios, aunque el mando usado va de 2 en 2 unidades, por lo que podemos ajustar de 2,6 ohmios en 2,6, y lo que es mas importante, podemos repetir el valor exacto siempre que deseemos, con el original es imposible.

La forma de usar el montaje es seleccionar un valor medio y dejarlo en marcha hasta que la calefacción pare el ventilador ( como referencia, en mi auto, seleccionando 600 tengo una temperatura de aproximadamente 21º ), con la ayuda de un termómetro sabremos a que temperatura corresponde ese valor, después subimos unos 50 en el mando y repetimos la operación, de esta forma obtendremos una tabla “ valor del mando” / temperatura , una vez conseguida esta tabla en el uso habitual solo tenemos que decidir que temperatura queremos y de acuerdo con la tabla obtenida seleccionar el valor correspondiente en el mando, aunque esta tabla no la usaremos mucho, pues la prueba buena será la primera o primeras noches, donde sabremos a que valor de mando / temperatura nos encontramos confortables, y una vez  que ya sabemos ese valor solo nos queda asegurarnos de que esta ese valor en el mando cuando nos vamos a acostar. Yo cuando salgo de visita suelo dejar la calefacción encendida, pero con mucha menos temperatura, de forma que no me encuentre la auto fría, y si es en zona de alta montaña además evito que se congelen los depósitos. Así que una vez conseguidos esos dos o tres valores son los que suelo usar, siempre puedo darle un poco mas o menos si fuera necesario sin ningún problema, pero los valores “optimos” ya los conozco y puedo volver a ellos con total precisión.

Material :

El único material que necesitamos es el multivuelta, en los comercios habituales estamos hablando de bastantes euros, pero hoy en día  con internet y con las tiendas “chinas” el costo del mismo ha bajado una barbaridad, yo lo conseguí en banggood  http://www.banggood.com/3590S-2-502L-5K-Ohm-Rotary-Precision-Multi-Turn-Potentiometer-p-1010809.html  por 2,45$ , el único inconveniente es que no lleva el mando ni se vende por separado, pero si que tienen un potenciómetro igual pero de 10K que incorpora mando http://www.banggood.com/10K-Ohm-With-10-Turns-Counting-Dial-Rotary-Potentiometer-Pot-p-911382.html  por 5,01 , de este ultimo uso el mando y el potenciómetro lo guardo, el coste total de todo lo necesario es de 7,46$, posteriormente he visto este, que ya lo trae todo( potenciómetro y mando ) http://www.banggood.com/5K-Ohm-3590S-2-502L-Adjustable-Precision-Multi-turn-Potentiometer-With-10-Turn-Counting-Dial-Rotary-Knob-p-1017581.html , con la compra de esta ultima referencia por 3,83$ no tendríamos que comprar nada mas. Los portes son gratuitos.

Montaje :

El potenciómetro original tiene la patilla central y una de los extremos unidas, de tal forma que si seleccionamos el 1 en el mando entre estas dos unidas y la otra tendremos 4k7 ohmios, y si seleccionamos 9 tendremos 0 ohmios.

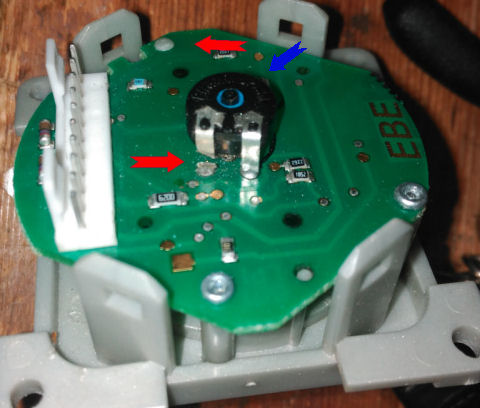

Para sustituir uno por otro necesitamos saber que patilla del potenciómetro es la que no esta unida, para ello pondremos el mando en el 5 y con la ayuda de un tester medimos entre la patilla central ( flecha azul ) y una de las otras dos, si obtenemos 0 ohmios son las que están unidas, por lo que tendremos que cortar la que no hemos medido, si nos da un valor de 2K algo  entonces habrá que cortar la que no es la central. En el potenciómetro que sustituiremos tendremos que unir las dos patillas del fondo, pero empecemos paso a paso.

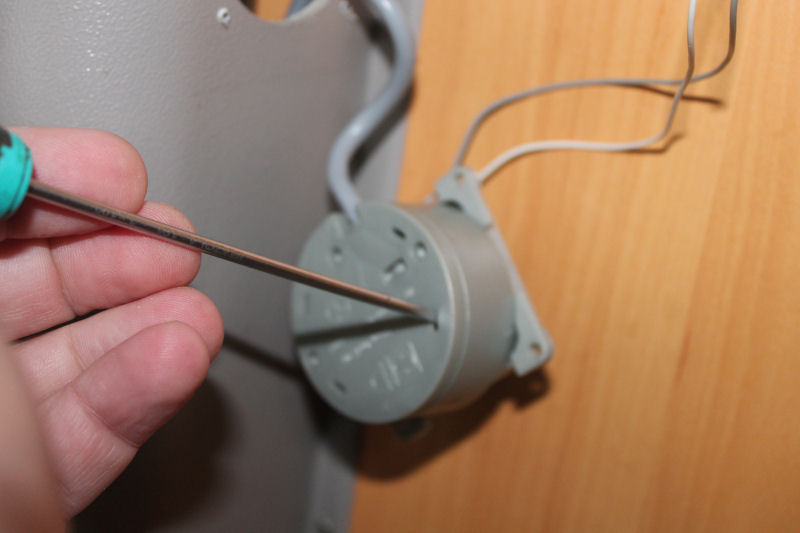

Paso 1 : Desmontar el mando, es fácil, primero sacamos la placa decorativa, haciendo palanca por el lateral con un destornillador, después quitamos los 4 tornillos y una vez con el mando en la mano y con ayuda de un destornillador plano fino soltamos las 4 pestañas tal y como vemos en la foto, la palanca hay que hacerla con el mango hacia el exterior ( punta hacia el interior ) y al mismo tiempo tirando con los dedos hacia arriba de la tapa. Una vez sacada la primera tapa desconectamos el cable simplemente tirando de el y repetimos la operación de palanca con la segunda tapa.

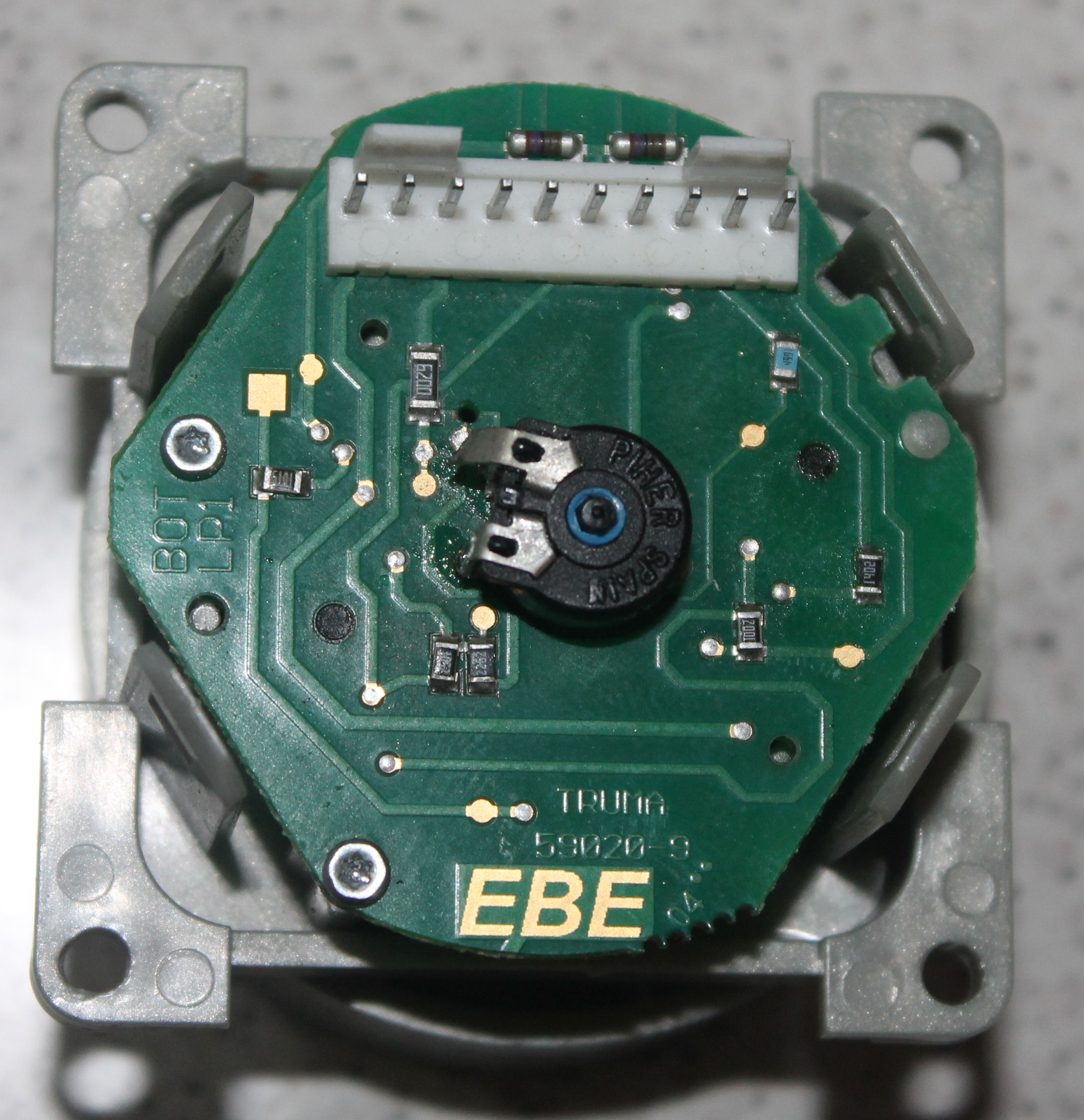

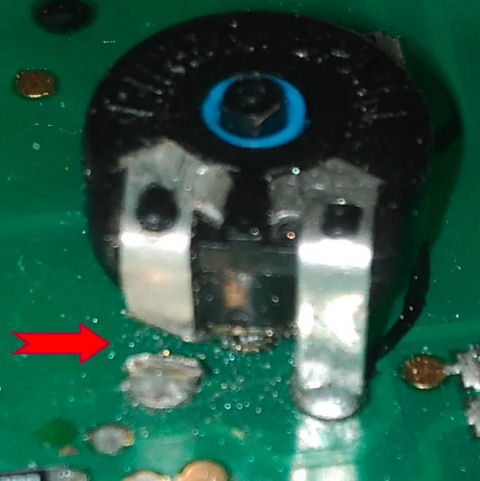

Paso 2: Ya tenemos el potenciómetro a la vista, en la foto se ve cual es la que he tenido que cortar yo, seguramente será esa misma pero no esta de mas asegurarse haciéndolo como he mencionado antes. ¿ porque corto en lugar de desmontar y desoldar ¿ porque la placa va cogida con tornillos y con plástico calentado, si rompemos los plásticos después será difícil volver a dejarlo igual, y el selector de encendido boiler calefacción podría darnos problemas, va por laminas presionadas sobre la parte inferior de la placa. Yo he cortado a mitad de la patilla y después he levantado la parte que va cogida al potenciómetro, y a la hora de soldar sueldo sobre la parte que ha quedado sobre la placa, además si quisiera volver a dejarlo como de origen solo tendría que bajar la patilla y soldar las dos partes, lo hice así por si la prueba no resultaba y ya al hacerlo definitivo, pues como ya estaba lo deje así.

Una vez la patilla cortada y levantada soldamos un cable a la parte de abajo que esta sobre la placa y otro cable a la otra patilla que esta a su lado ( aunque se podría soldar a la central, pero es mas complicado soldar sobre esta ultima ).

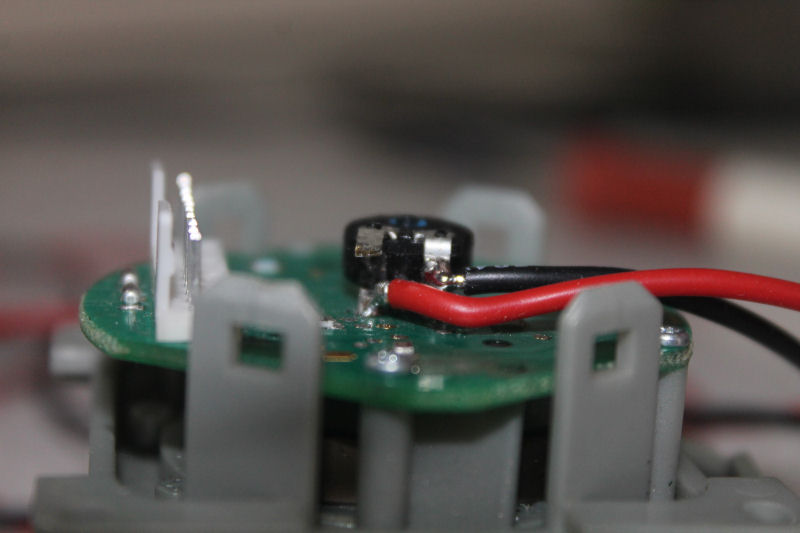

Mando original	Así quedan los dos cables soldados, observar que el rojo va soldado a lo que queda de patilla en la placa, por eso hay que cortarla a la mitad

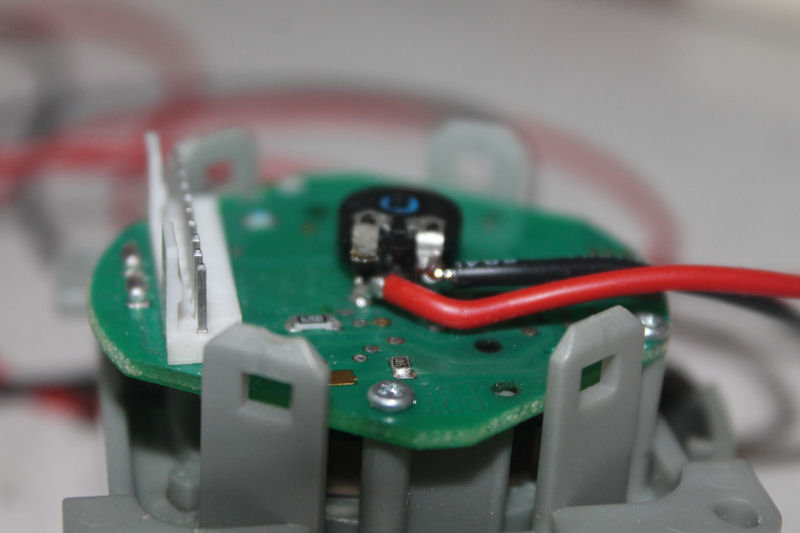

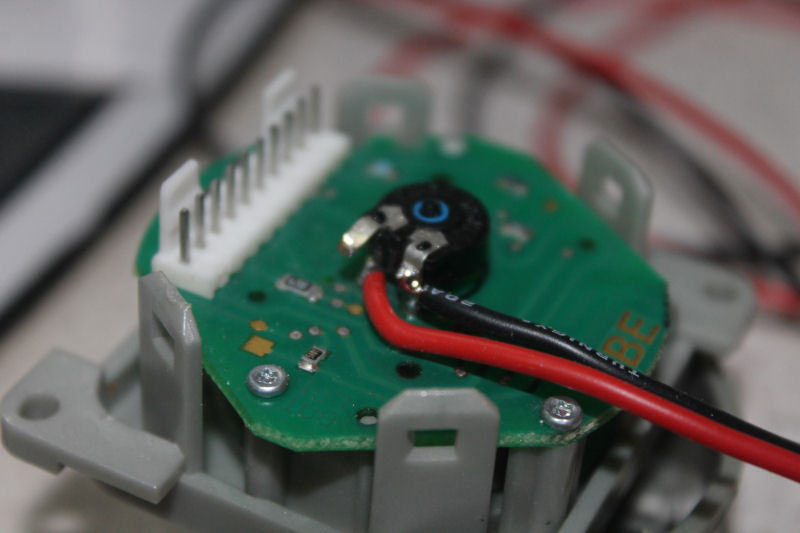

Otra foto	Y otra mas

Sacamos los dos hilos por la parte inferior del mando haciendo dos agujeros del diámetro de los cables.

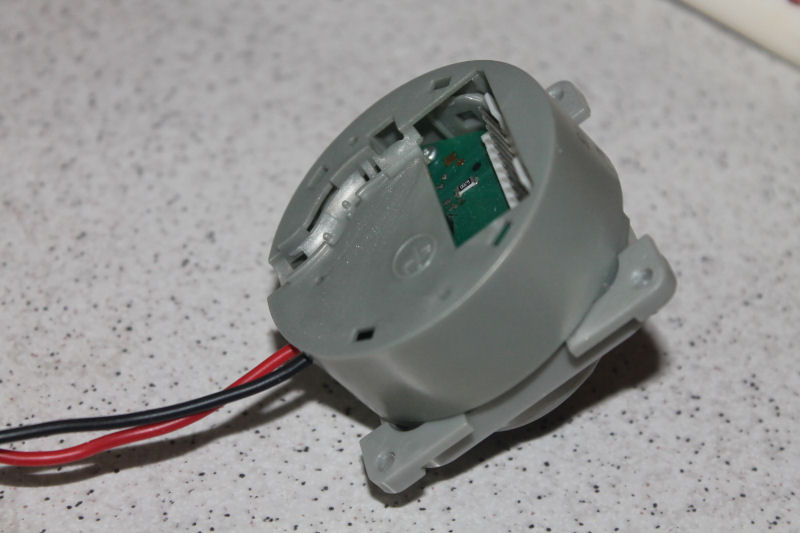

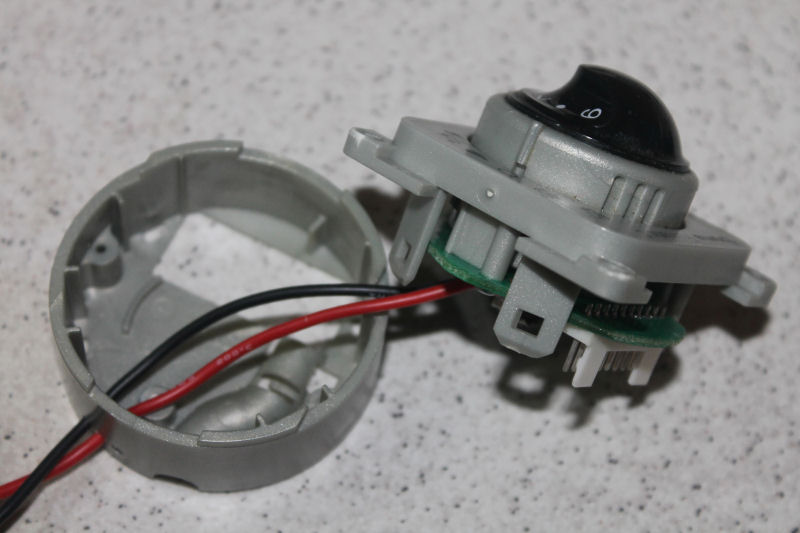

Aqui se ve como saco los hilos que irán al potenciómetro	Lo mismo con la primera tapa puesta

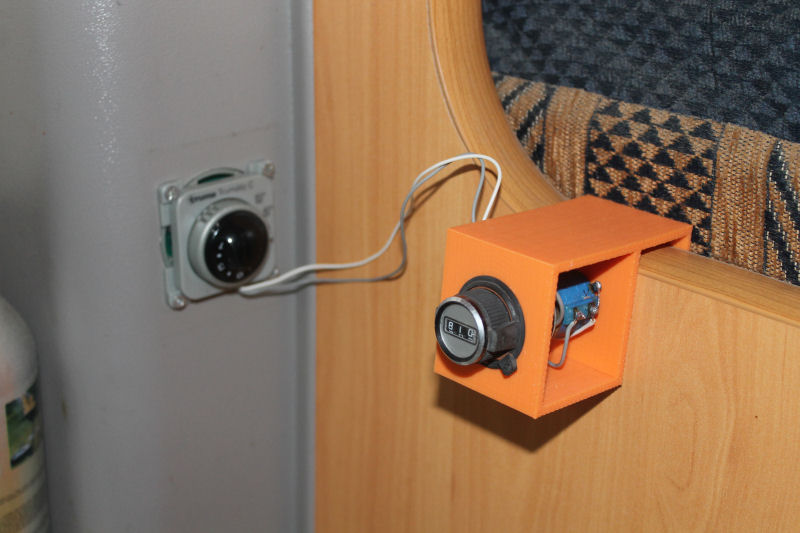

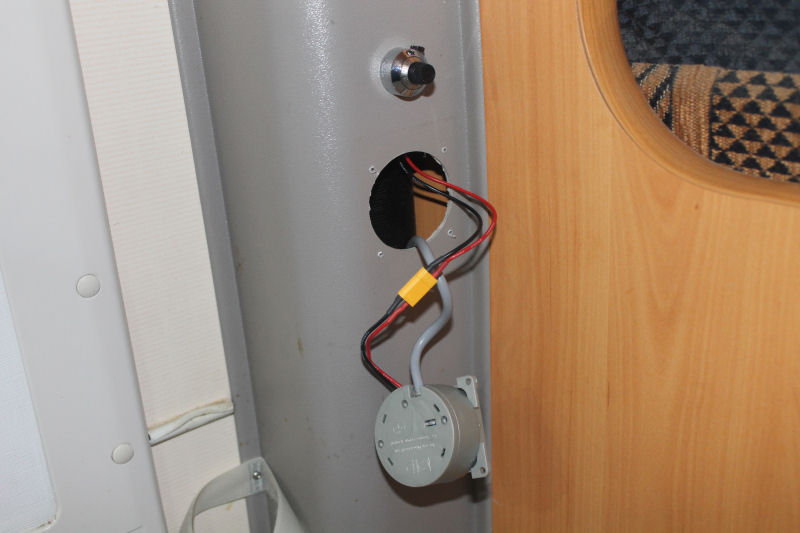

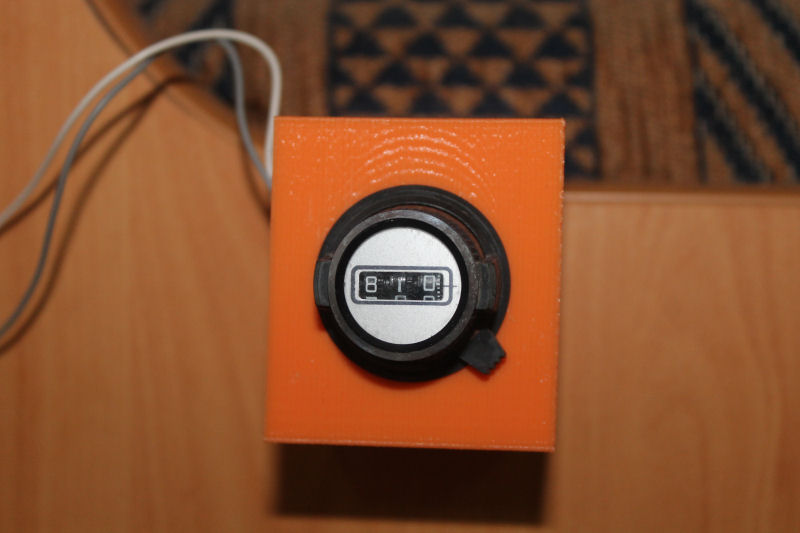

Este es el montaje que utilice de prueba, saque los hilos entre la primera tapa y el mando y no puse el embellecedor, el potenciómetro puesto en la pared con un soporte hecho con la impresora 3D. No es mala idea que lo montes primero asi por si no te convence por cualquier motivo, así no agujereas nada y no quedara ni rastro de la prueba.	El mando es mas preciso aun que el usado definitivamente, pero el agujero que hay que hacer es mucho mas grande. El potenciómetro de la prueba es de 10K por lo que lo use entre 5K y 0 Ohm, en la escala el 500 correspondía a 5K y 999 a 0 Ohmios .

A continuación soldamos los dos hilos al potenciómetro multivuelta, uno de ellos lo soldamos a la patilla que esta mas cerca del eje que gira, y el otro cable lo soldamos a las otras dos patillas, yo lo que he hecho es doblar las dos con cuidado, dejándolas unidas, u con estaño las uno entre ellas y al cable. Yo he puesto un conector intermedio por si alguna vez quiero desmontar, pero no es necesario.

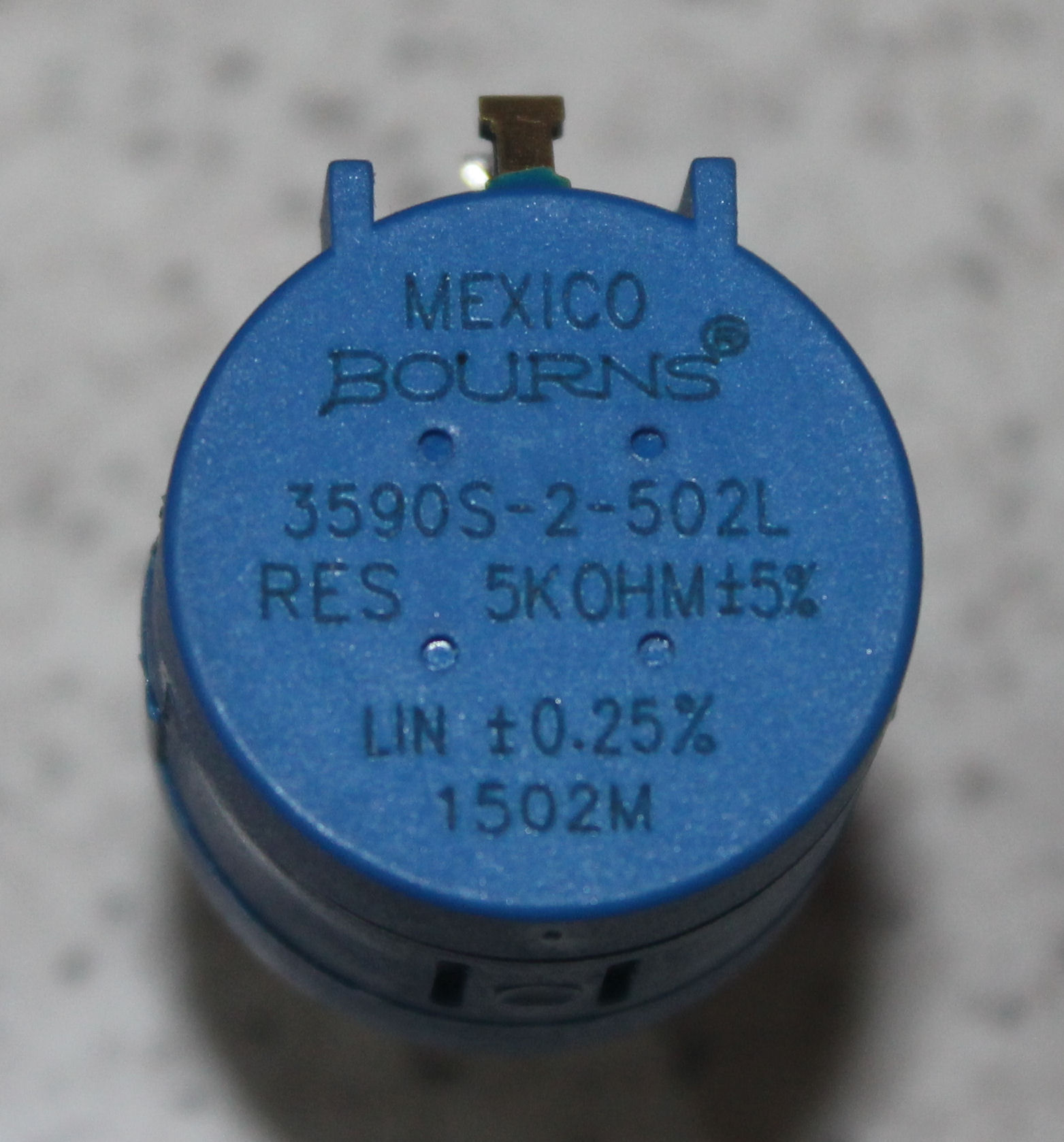

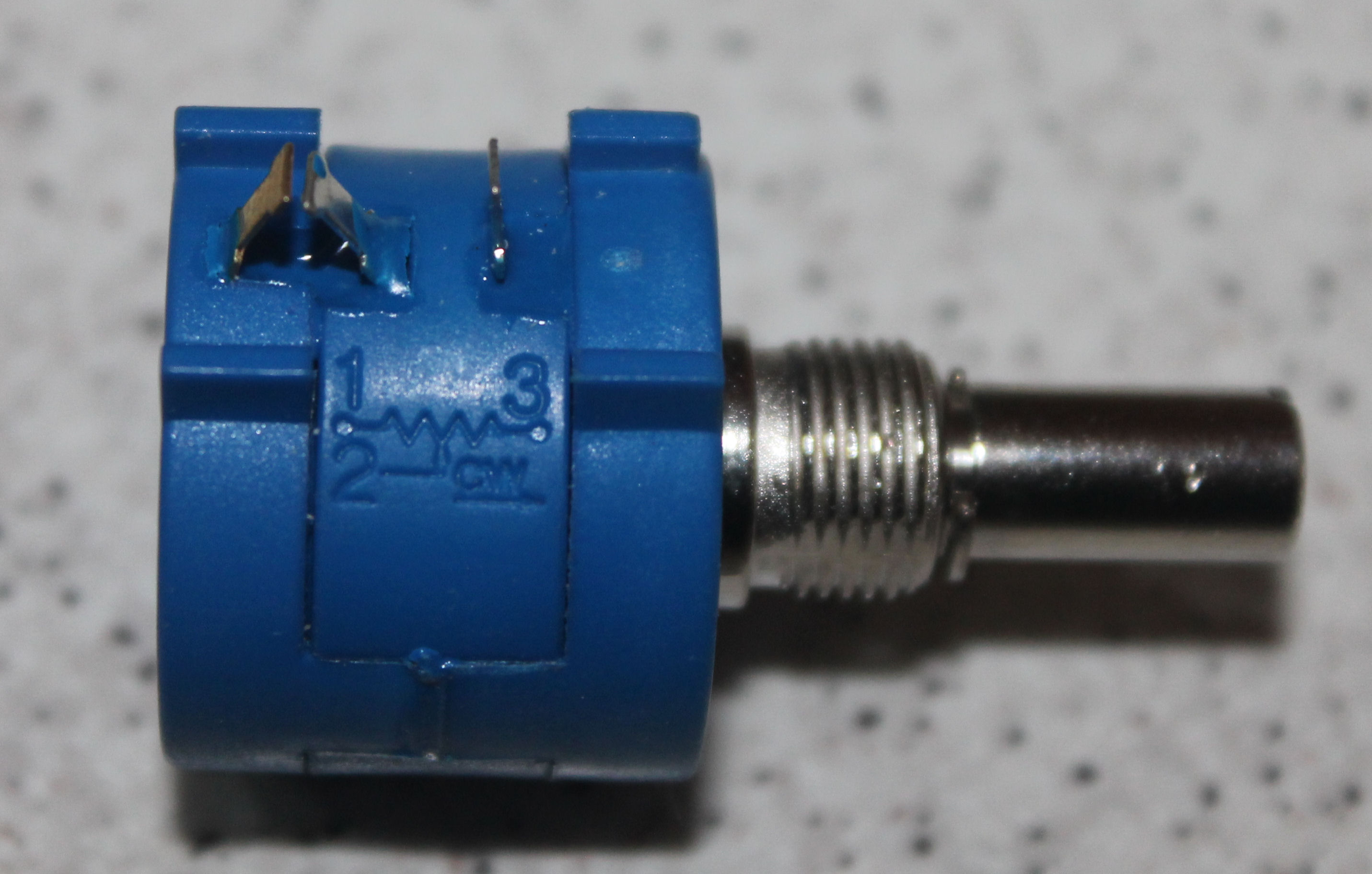

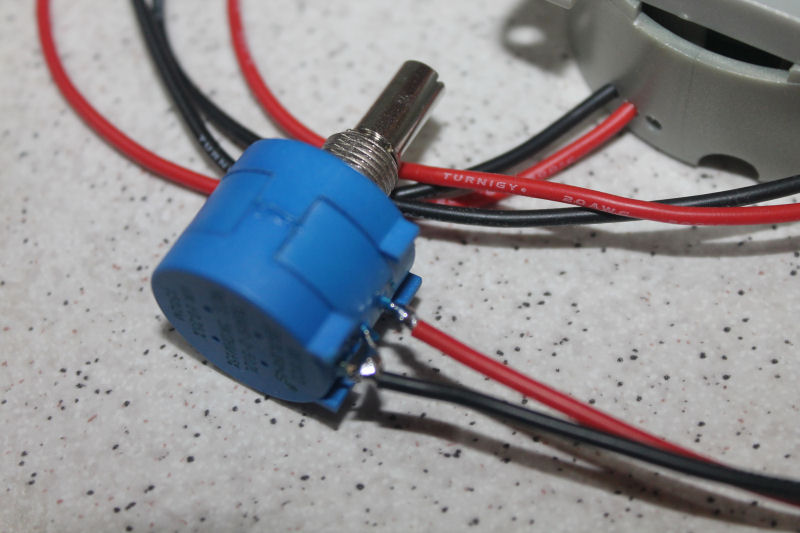

Detalle de las características del potenciómetro multivuelta	Observar que he unido lo posible las dos patillas del final, las termine de unir con estaño

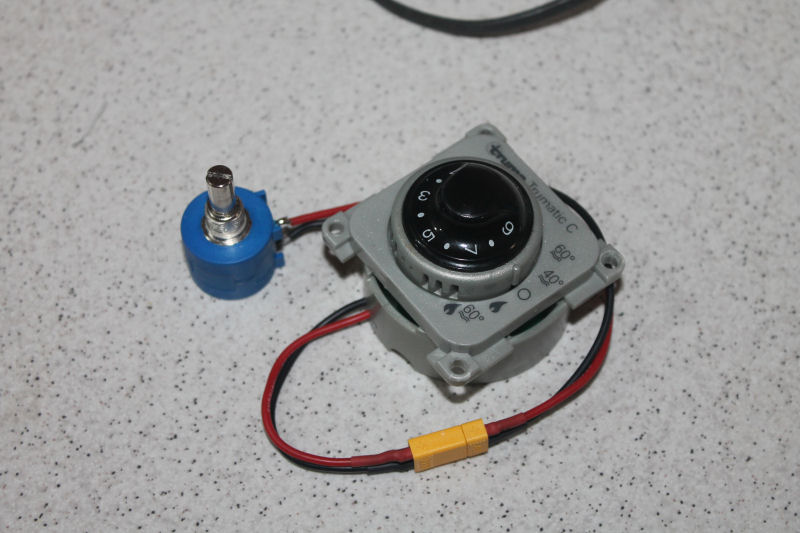

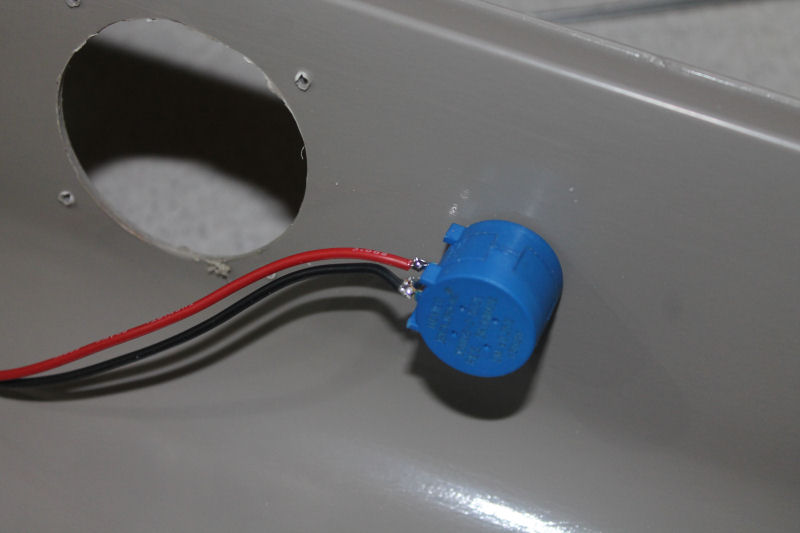

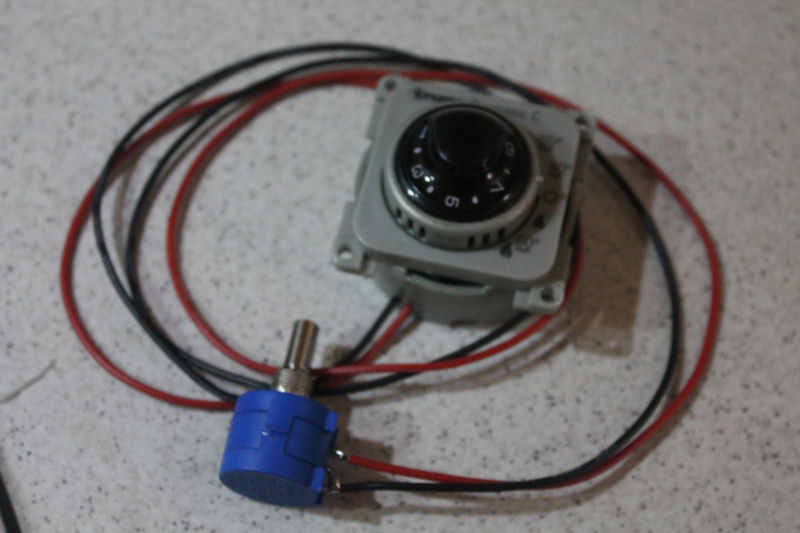

Asi queda el mando con el potenciometro, todo sin montar	Detalle de donde soldar los cables, observar que hay un cable soldado a dos patillas

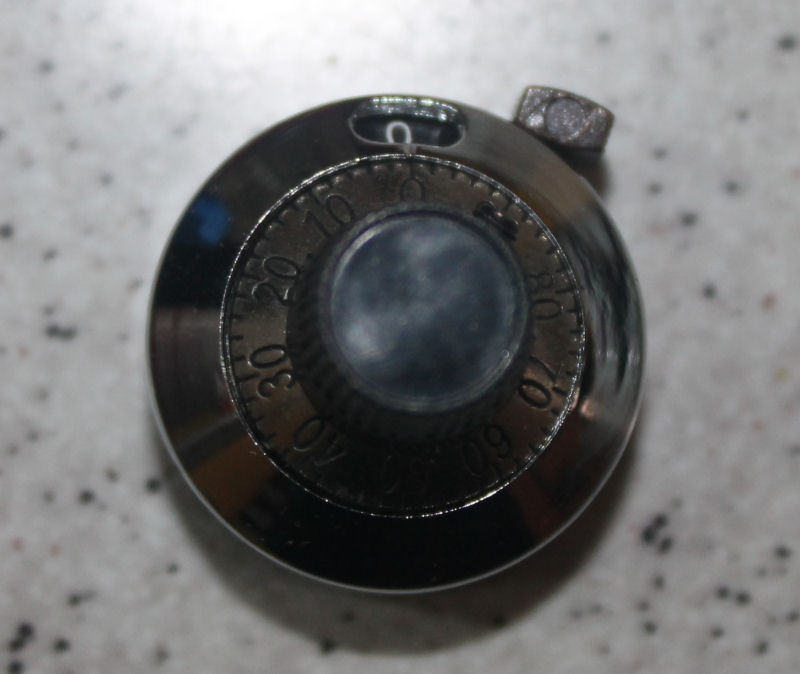

Detalle del mando, observar tornillo allen para fijar el mando en la posición del 90, la patilla que se ve por el exterior es un freno para evitar que se mueva solo o involuntariamente. Por cierto, viendo la foto de la web de el que viene con el potenciómetro de 5K no es como este, para fijar el mando tendremos que quitar un tapón que va en la parte superior, y con ayuda de una llave de tubo o un destornillador ( dependerá del modelo, no aparece en las imágenes de la web ) lo apretaremos y volveremos a poner el tapón .	El montaje con un conector intermedio, no es necesario, pero nos evitara tener que desmontar el potenciómetro si algún día queremos ver algo del control original

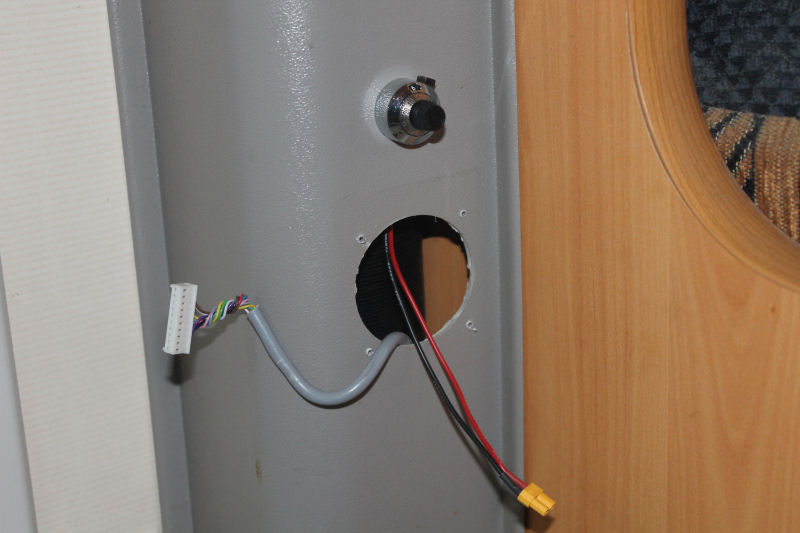

Ya solo nos queda montarlo todo en su sitio, el mando de truma es hacer las operaciones al revés, por simple presión entraran las pestañas, tanto de las tapas como la placa decorativa.

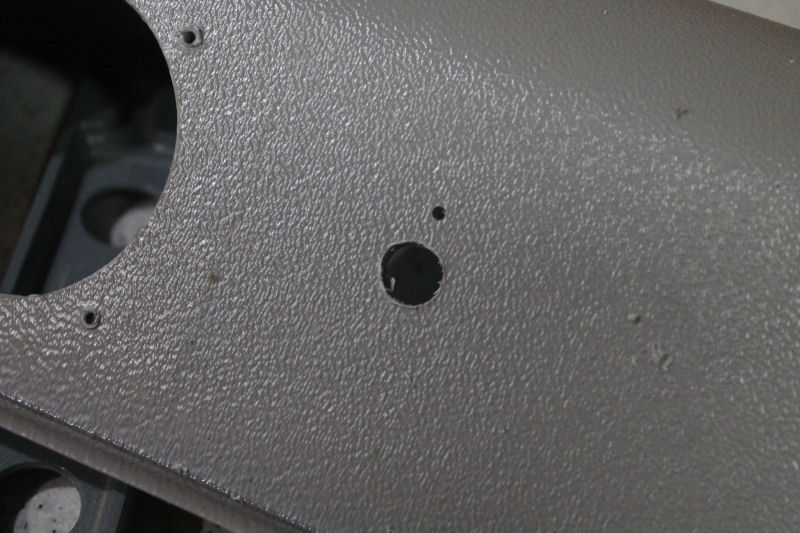

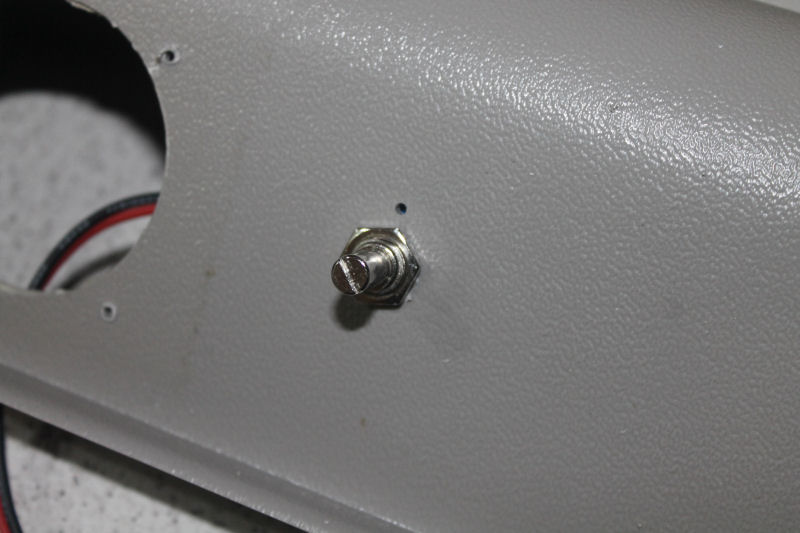

 Para montar el potenciómetro multivuelta tendremos que hacer 2 agujeros, uno de 9 mm y otro de 2, hay una separación de 10 mm entre los centros de los dos agujeros, en la misma línea horizontal y el de 2 mm a la izquierda del de 9 mm. Pasamos el eje y ponemos la anilla de fuerza y la tuerca, a continuación giramos el eje en sentido antihorario hasta que haga tope, y el mando del multivuelta lo ponemos a 0, una vez las dos partes en esas posiciones ponemos el mando sobre el eje, procurando que este no gire ( no es difícil ) y metiendo el pequeño resalte que tiene el mando en la base en el agujero de 2 mm, a continuación fijamos el mando al eje  atornillando un tornillo allen que hay en el lateral de la pieza negra del mando, para comprobar que esta bien montado solo nos queda girar en sentido horario y veremos que nos hace tope cuando el indicador llegue a 1000 ( + - ).

Ya solo nos queda hacer las pruebas para conseguir la tabla “valor del mando”/ temperatura , y estar precavido la primera/as noches hasta que tengamos los valores que nos hagan estar confortables.

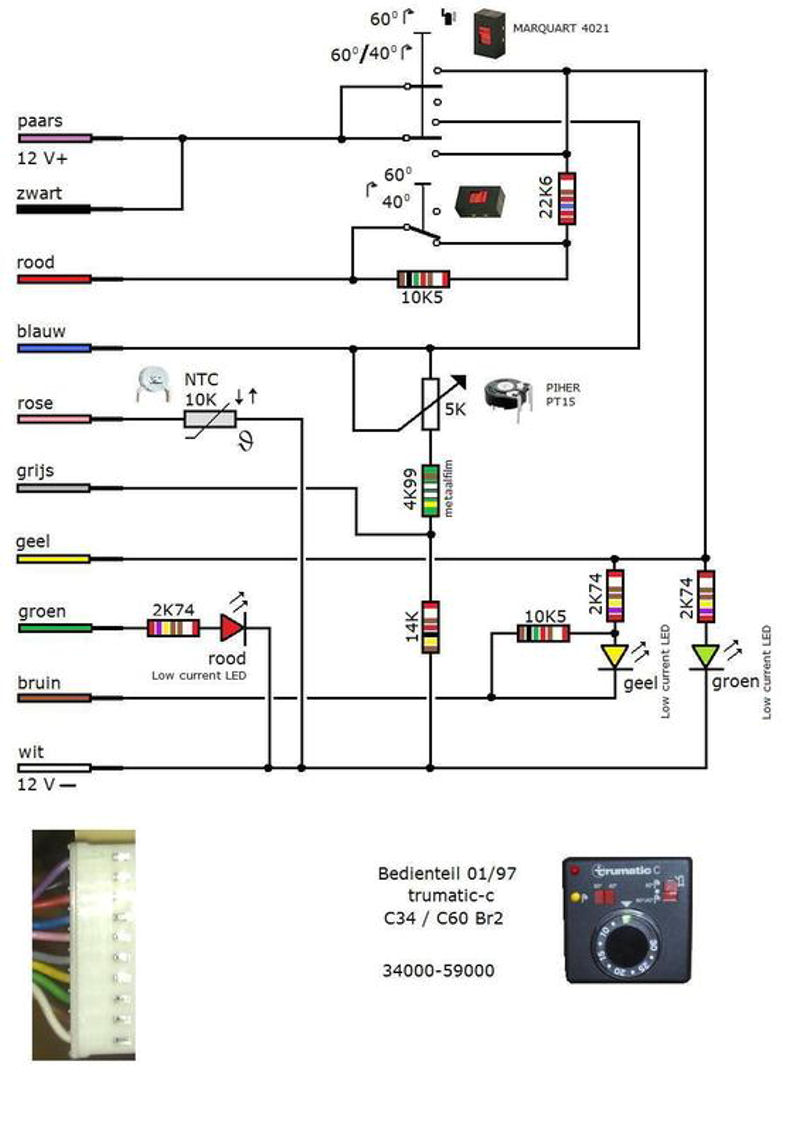

Para los que quieran investigar aquí pongo el esquema, el mando que aparece no es el mismo que el mío, pero son iguales, solo que el interruptor/selector aquí es por interruptores propiamente dichos, y en el mío es por laminillas tal y como he mencionado en una imagen ( ojo si rompéis los "tornillos" de plástico )
