EMBUDO

Desde que leí por primera vez en un foro lo del embudo para llenar el deposito siempre he querido hacerme con uno de esos codos, aunque para recargar de fuentes tengo preparada una bombita de 12 V que me hace esa función, pero como ocupa poco, pesa poco y es barato siempre puede venir bien en un momento dado, como al recargar desde alguna garrafa que siempre llevo en la auto.

Hace poco me decidí, lo primero era buscar el brico original y saber de que medida era el tubo, no se si es el original, pero en los bricos de Johnny encontré esto  http://chapucillas.acmur.es/chapucilla_42.html y mirando por su espacio encontré que había un problema que yo desconocía, y es que entra agua al interior del habitáculo si lo usamos tal cual http://chapucillas.acmur.es/chapucilla_61.html , ya tenia la medida del codo, diámetro 80 mm y ángulo de 90 a 45 º, en mi caso fue de 60 º, lo encontré en una tienda especializada en fontanería, en Leroy y similares no los encontré. La solución que ofrece Johnny, aunque valida, no me convencía, así que decidí hacer mi propia modificación, en primer lugar indicar que en todos los sitios que leí le ponían cinta aislante para que encajara correctamente en la boca de llenado, en mi caso todo lo contrario, no entraba, a pesar de que es de la misma marca ( casualidad ) que el que usa Johnny, en principio pensé en rebajar el grosor, pero al final opte por hacer unas ranuras que permitían flexar el plástico, produciendo un encaje preciso y fuerte, las ranuras las remate con un taladro de forma que sea difícil que la ranura aumente mas de lo que corresponde.

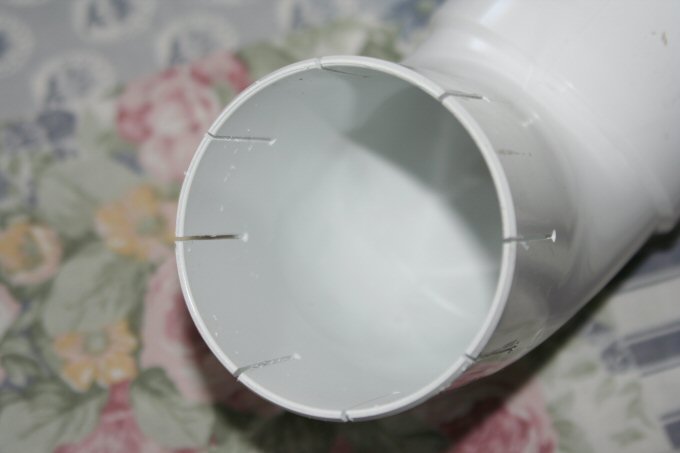

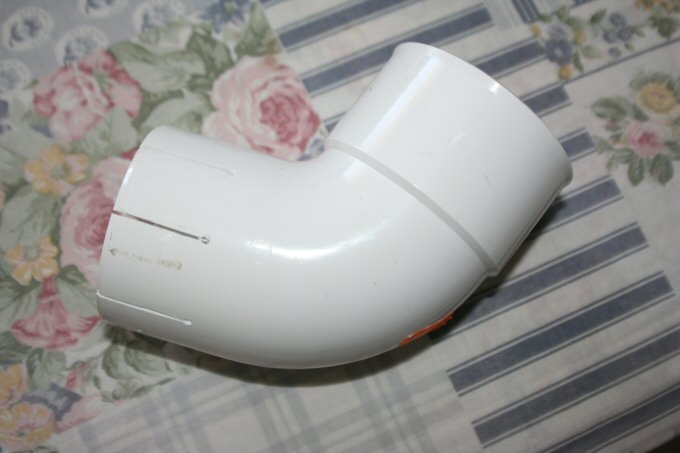

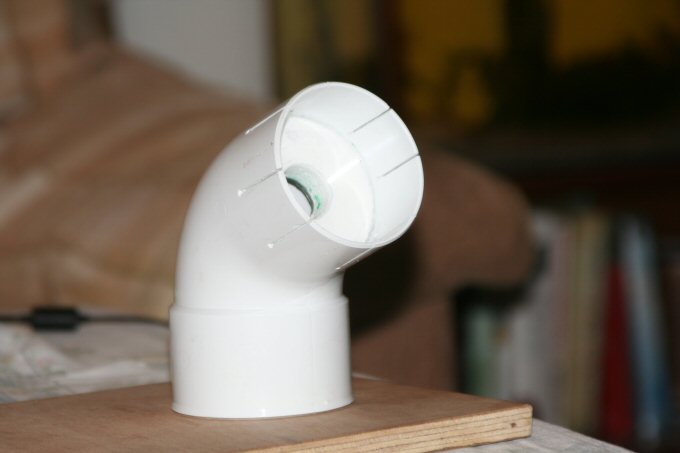

El tubo, ya con las ranuras y los taladros	Detalle de las ranuras

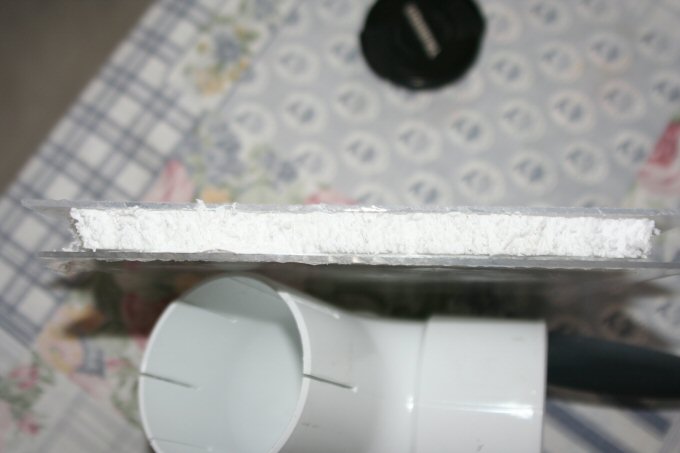

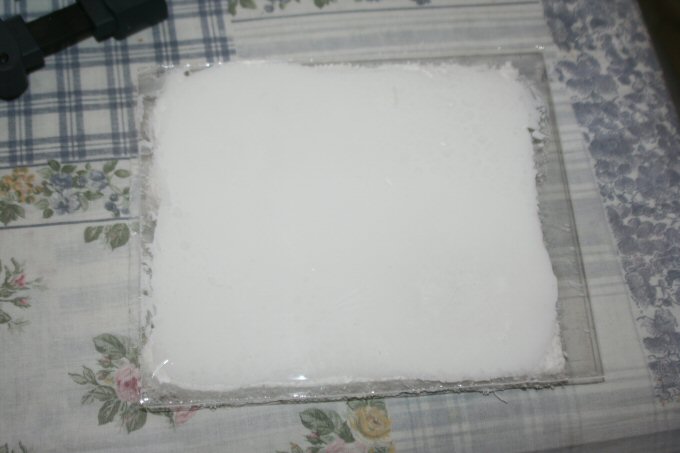

Hago un sandwich de corcho blanco y metacrilato, puede ser plástico o cualquier material que soporte el agua, yo use silicona, pero no me gusto el resultado, usar sikaflex.	Vista lateral del sándwich, viene a ser de unos 15 mm de grosor

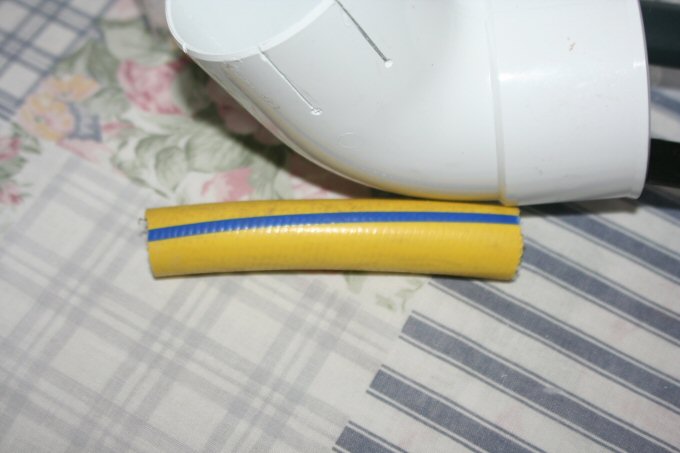

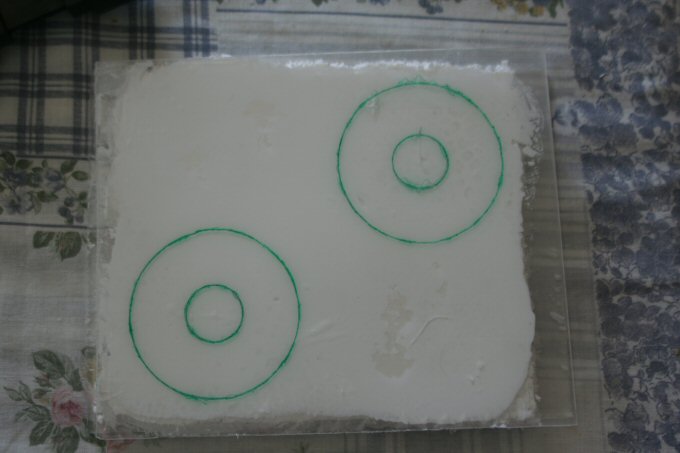

Trozo de manguera que evitara que el agua no se cuele al interior	Hago el "donuts", el diámetro exterior es el del interior del tubo, y el diámetro interior es el del exterior de la manguera, cuanto mas gruesa sea la manguera mas rápido entrara el agua, pero tiene que entrar por la boca de llenado de la auto fácilmente, solo es necesario 1, yo hice dos embudos al mismo tiempo.

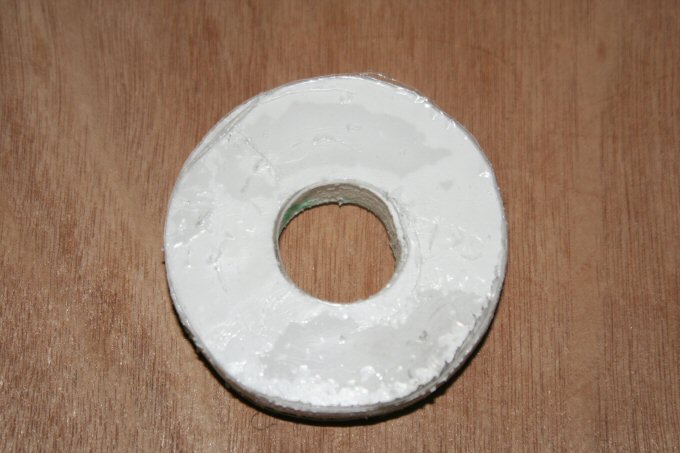

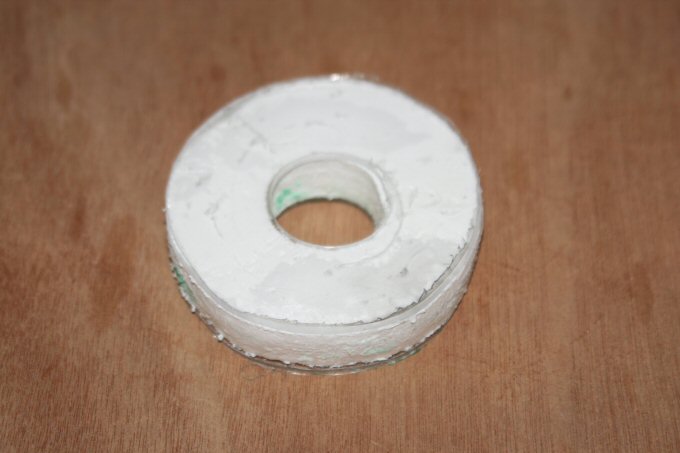

Donuts ya listo, el exterior me toco rebajarlo un poco con ayuda de la dremel y lija	otra vista del "donuts"

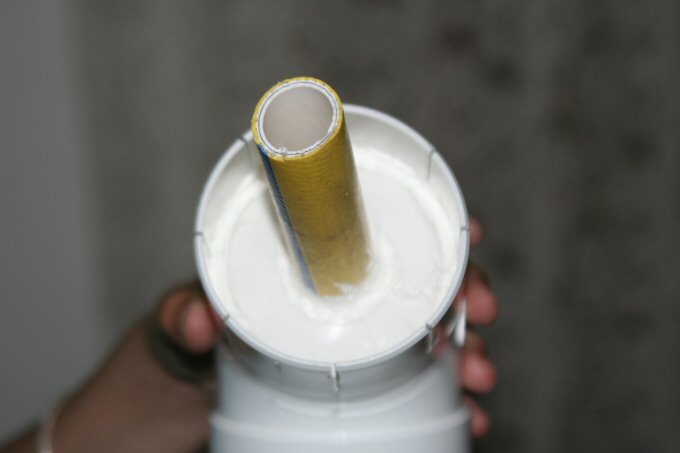

Donuts en su posición, yo lo he dejado como unos 5 mm mas al interior que las ranuras, para que no interfiera en el trabajo de estas	Colocamos la manguera en su sitio y ponemos sikaflex en la unión del donuts con el tubo y con la manguera

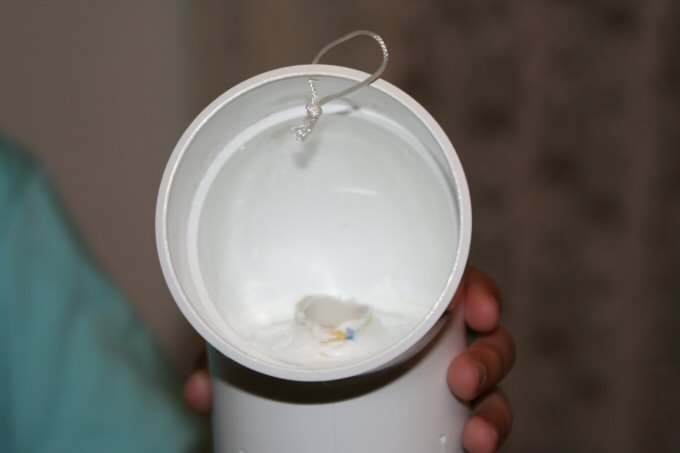

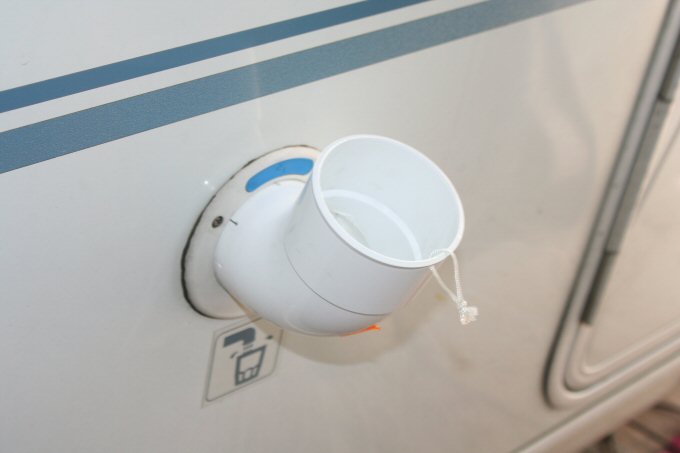

Hacemos lo mismo por el interior, el grosor del donuts permite que la manguera se quede en su sitio	Embudo en la auto, le hice otro agujero arriba y con una cuerdecita puedo colgarlo cuando lo guardo

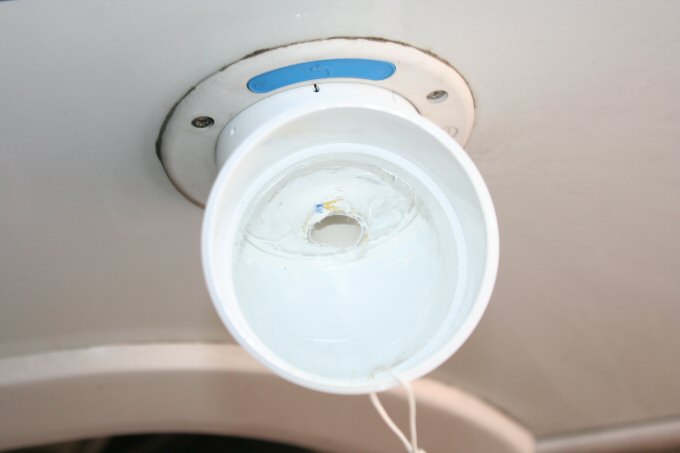

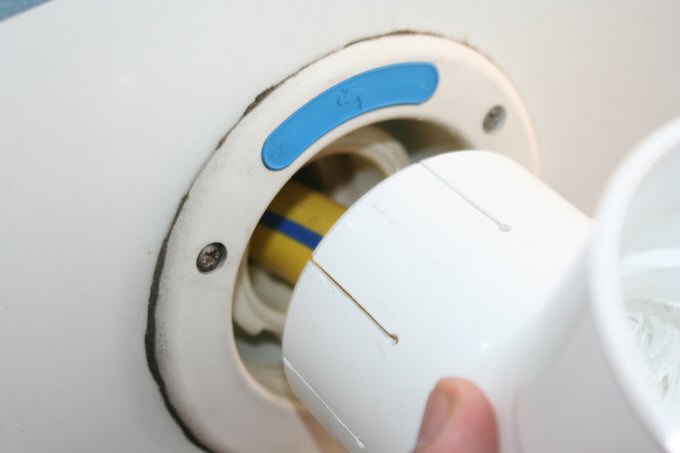

Otra vista	Aquí se ve como la manguera la encaro antes de poner el codo en su sitio

Señalar que el trozo de manguera es de una de casa, de 25 mm, traga el agua muy rápido, en mi caso el respiradero del deposito esta en el propio deposito y sale por debajo de la auto, para los que tengáis el respiradero en la misma boca de carga ( mi exbenimar por ejemplo ) al tener las ranuras y taladros en el codo permiten que el respiradero funcione correctamente.

Espero que os sirva.
