NUEVO MONTAJE GPS

Como ya anuncie en el anterior montaje, aprovechando el PDA he realizado un nuevo montaje, mucho mas cómodo y practico que el que tenia hasta ahora (aunque sigo teniéndolo).

El PDA tiene la pantalla táctil, unido esto a que se ha quedado a una distancia desde la que puedo realizar pulsaciones sin necesidad de soltar el volante, se comprenderá que es mucho mas amplio el abanico de posibilidades.

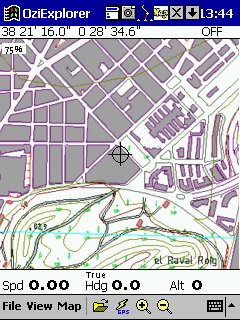

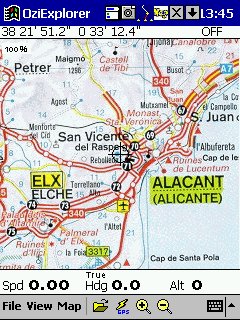

Aqui tienes la pantalla que uso en carretera, siempre estaremos en el centro cuando estemos conectados al GPS	Esta seria la pantalla para circular por ciudad, en este caso al 75 % para ver mas zona

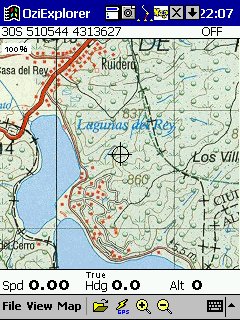

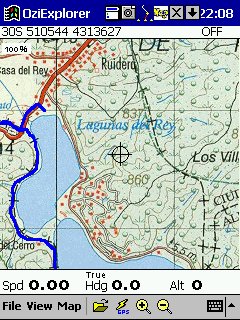

Aqui tienes el mapa militar de Ruidera al 100 %	El mismo mapa, pero con el recorrido ( en bici ) guardado, el camino casi coincide con el termino municipal, pero si te fijas veras que lo guardado coincide exactamente con el camino que aparece en el mapa (raya negra)

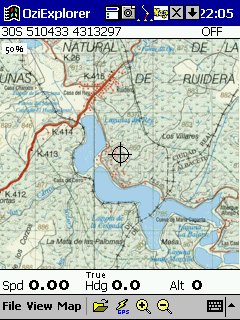

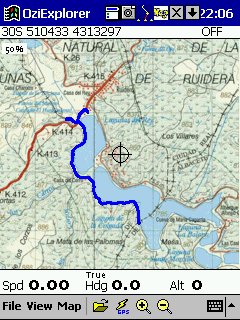

El mismo mapa pero al 50 % para observar mas zona	Lo mismo, pero con el recorrido

El soporte es una madera, a la que he acoplado dos soportes de móvil, uno para el GPS y otro para el PDA, el GPS lo mas hacia afuera que he podido y el PDA lo mas cerca posible del puesto de conducción, además, puestos de manera que pueda ver los dos. Además le he añadido dos fuentes de alimentación, una de 5 V para el PDA y otra de 3,1 V para el GPS ( margen de 3 a 3,3 V ), partiendo de la alimentación que le llega al monitor de la cámara de visión trasera.

Este soporte lo que hago es encajarlo en el soporte del monitor ( al ser muy similares de color no se observa en las fotos ), no se mueve para nada, y solo tengo que conectar el cable de 12 V ( y el que conecta el GPS al ordenador si quiero llevar los dos ), todo esto lo puedo hacer en menos de 10-15 segundos, por lo que cuando hago una parada para una visita, lo quito en un santiamén y lo dejo en una zona escondida de las miradas, y cuando voy a ponerme en marcha lo monto igual de rápido. Los cables los recojo plegados encima de la cajita que tapa la fuente con la ayuda de un velcro. En cuanto al uso, es como ya había explicado en el anterior montaje, salvo que la puesta en marcha del PDA con el programa OziCE ya en funcionamiento es instantánea, aunque de todas formas tenemos que esperar a que el GPS localice los satélites, tiempo que será mayor o menor dependiendo de donde estemos.

Como podéis ver también he construido otro soporte para poder llevar el conjunto en la Bicicleta o en la moto, el soporte esta cogido con 3 velcros al manillar de la bicicleta, para conseguir que quede bien acoplado le he puesto dos trozos de goma espuma debajo, que al mismo tiempo ayudan a absorber impactos y vibraciones. En la moto lo cojo solo con dos velcros.
